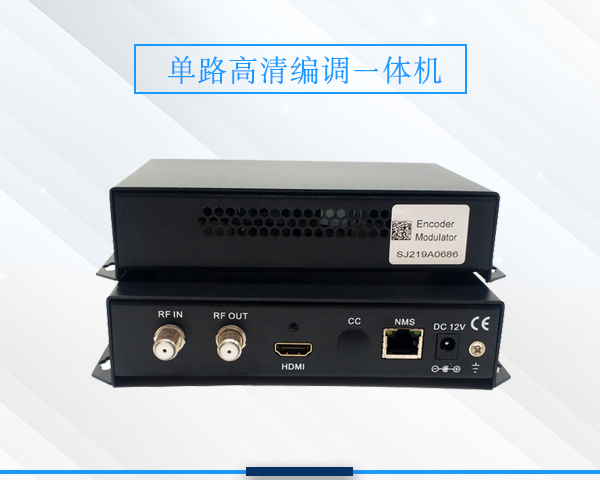

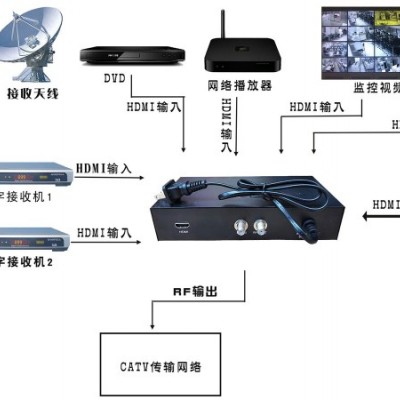

编调一体机集MPEG-2编码及DVB-T/C/DTMB/ATSC/ISDB-T 调制功能于一体；支持HDMI信号输入；可接受多种信号来源，如卫星接收机、闭路电视摄像机、蓝光播放器等设备输出的信号。输入信号经编码调制后，可直接输出或与原闭路电视信号混合后输出，射频输出信号可由DVB-T/C/DTMB/ATSC/ISDB-T标准的电视或机顶盒接收，并实现音/视频实时播放。在电视分配系统中，该设备可广泛应用于家庭娱乐、安防监控、酒店标牌和商场广告等场所。
二、设备特点
1.支持MPEG-2视频编码
2.支持MPEG1 Layer II, AAC,AC3
3.集编码与调制功能于一体
4.支持VBR两种视频模式
5.支持CC、LCN
三、设备性能指标
|
HDMI视频 |
编码标准 |
MPEG-2 |
|
|
接口 |
HDMI×1 |
||
|
分辨率 |
输 入 |
1080@50p，1080@59.94/60p，1080@59.94/60i， 1080@50i, 720@50/59.94/60p,576@50i,480@59.94/60i |
|
|
|
输出 |
1080@25p，1080@30p，720@25p，720@30p ,576@25p，480@30p |
|
|
视频宽高比 |
16:9 |
||
|
比特率 |
1~20 Mbps |
||
|
音频 |
编码标准 |
MPEG1 Layer II, AAC，AC3 |
|
|
抽样率 |
48KHz |
||
|
ISDB调制 |
标准 |
ARIB STD-B31 |
|
|
FFT |
2k, 4k, 8k |
||
|
保护间隔 |
1/32, 1/16, 1/8, 1/4 |
||
|
调制模式 |
QPSK, 16QAM, 64QAM, |
||
|
RF频率范围 |
100~1000MHz, 1KHz步进 |
||
|
码率 |
1/2, 2/3, 3/4, 5/6, 7/8 |
||
|
ATSC调制 |
星座 |
8VSB |
|
|
标准 |
ATSC A/53 |
||
|
MER |
≥30dB |
||
|
RF频率范围 |
100~1000MHz, 1KHz步进 |
||
|
RF输出电平 |
-63~-16dbm (44~91 dbµV), 0.1db步进 |
||
|
DVB-T 调制参数 |
调制标准 |
DVB-T COFDM |
|
|
带宽 |
2M〜8M |
||
|
星座 |
QPSK, 16QAM, 64QAM |
||
|
码率 |
1/2, 2/3, 3/4, 5/6, 7/8 |
||
|
保护间隔 |
1/32, 1/16, 1/8, 1/4 |
||
|
传输模式 |
2K,8K |
||
|
MER |
≥30dB |
||
|
RF频率 |
100~1000MHz, 1KHz 步进 |
||
|
射频输出电平 |
-63~-16dbm (44~91 dbµV), 0.1db步进 |
||
|
调制标准 |
J.83A ,J.83B |
||
|
MER |
≥30dB |
||
|
频率范围 |
100~1000MHz 1KHz步进 |
||
|
J.83A |
调制星座 |
16、32、64、128、256QAM |
|
|
|
符号率 |
3~7Msps 自适应 |
|
|
|
带宽 |
8M |
|
|
J.83.B |
调制星座 |
64QAM,256QAM |
|
|
|
符号率 |
3~7Msps 自适应 |
|
|
|
带宽 |
6M |
|
|
DTMB调制参数 |
频率范围 |
100~1000MHz，1KHz步进 |
|
|
射频输出电平 |
-63~-16dbm (44~91dbµV), 0.1db步进 |
||
|
带宽 |
2M~8M |
||
|
系统 |
网页管理 |
||
|
英文显示 |
|||
|
网络远程升级 |
|||
|
通用 |
电源 |
DC 12V |
|
|
尺寸 |
203*144*52mm |
||
|
重量 |
